MU-0808 8×8 digitális hangmátrix

Az FHBAVTEC MU-0808 8×8 Digital Audio Matrix egy vállalati szintű 8×8 digitális audiomátrix processzor, amelyet összetett jelútválasztásra, precíziós keverésre és fejlett dinamikus feldolgozásra terveztek professzionális AV-környezetekben. Az ipari szabványnak megfelelő ADI SHARC 21489 DSP motorral 450 MHz-es SIMD-n működő MU-0808 rendkívül alacsony késleltetésű hangvégrehajtást és kifogástalan hanghűséget biztosít a vállalati tanácstermekben, felsőoktatási előadótermekben, kormányzati létesítményekben és többfunkciós rendezvényterekben.

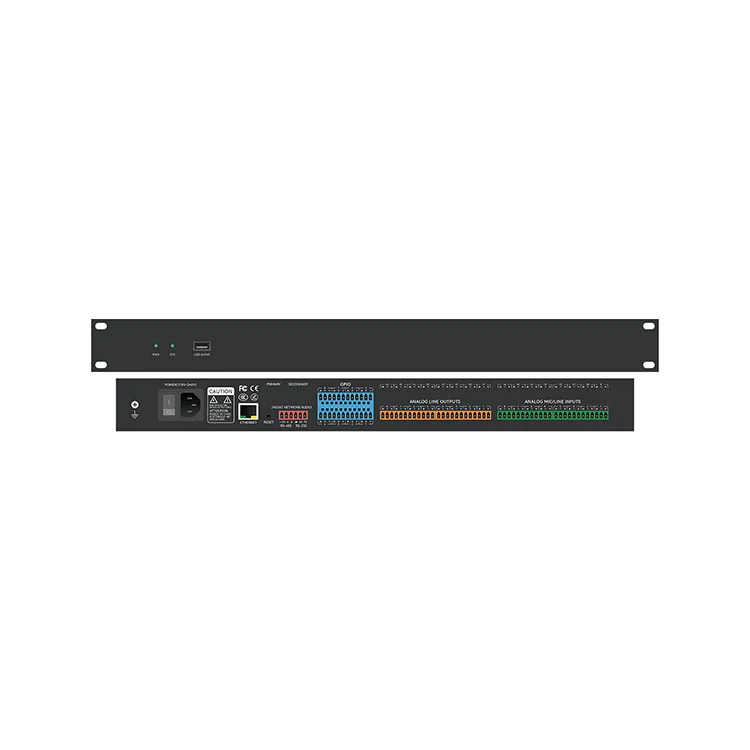

A kompakt, 1U rackbe szerelhető acél házba zárt MU-0808 egyesíti az alapvető audio DSP algoritmusokat – beleértve az akusztikus visszhang kioltást (AEC), az adaptív visszacsatolás elnyomást (AFC), az aktív zajszabályozást (ANC), az erősítésmegosztó automatikus keverést, a mátrixos EQ-t és a dinamikus tömörítést, a paraméteres/grafikus tömörítést. Az Ethernet (TCP/IP), RS232, RS485 és testreszabható GPIO logikai portok többprotokollú vezérlő interfészeivel az MU-0808 zökkenőmentes integrációs képességet biztosít a modern AV-rendszerekhez.

Főbb jellemzők

• 8 analóg bemenet és 8 analóg kimenet:Kiegyensúlyozott Phoenix blokk csatlakozók, amelyek támogatják a vonal/mikrofon jeleket egyedi erősítésszabályozással.

•ADI SHARC 21489 DSP architektúra:Nagy teljesítményű, 450 MHz-es SIMD lebegőpontos processzor, amely intenzív, valós idejű audioalgoritmusokat kezel.

•Pro-Audio felbontás:24 bites / 48 kHz digitális mintavételezési frekvencia, amely transzparens hangátalakítást és dinamikatartományt biztosít.

• Akusztikus visszhang kioltás (AEC):A hardveresen gyorsított AEC algoritmus kiküszöböli az akusztikus visszacsatolást és a távoli hangvisszhangot távoli videokonferenciák során.

• Automatikus visszacsatolásvezérlés (AFC):A dinamikus bevágás-szűrő algoritmus valós időben azonosítja és elnyomja az akusztikus visszacsatolást (üvöltést).

• Aktív zajszabályozás (ANC) és automatikus keverés:A háttérzaj csökkentése erősítésmegosztásos automatikus keveréssel párosítva a többmikrofonos kezelés érdekében.

• Átfogó EQ és dinamika:Többsávos paraméteres EQ (PEQ), grafikus EQ, felüláteresztő/aluláteresztő szűrők, bővítő, kompresszor, korlátozó és dinamikus zajkapu.

• Mátrix útválasztás és csatorna késleltetés:Tetszőleges jel hozzárendelés és keverés 8×8 keresztezési ponton, csatornánként akár 1200 ms állítható késleltetéssel.

• USB audio osztály interfész:Illesztőprogram nélküli 1-in/1-out USB audio interfész a zökkenőmentes integrációhoz a soft-codec platformokkal (Zoom, Microsoft Teams, Webex).

• Konfigurálható GPIO integráció:8 programozható általános célú bemeneti/kimeneti port a kapcsolólogikához, a jelenetek visszahívásához és a vésznémításhoz.

• Rugalmas rendszervezérlés:Kétirányú parancstámogatás Etherneten, RS232-n és RS485-ön keresztül harmadik féltől származó vezérlőrendszerekhez és kamerakövető automatizáláshoz.

• 1U rack ház:Szabványos, 19 hüvelykes 1U rackbe szerelhető kialakítás a rack zökkenőmentes telepítéséhez.

DSP Core Processing

Az MU-0808 8×8 Digital Audio Matrix intuitív és rugalmas DSP mátrix architektúrát biztosít, amely lehetővé teszi a rendszerintegrátorok számára, hogy a jelfeldolgozási láncokat testreszabják a helyszín adott akusztikai követelményei szerint:

• AEC (Acoustic Echo Cancellation): nagy hatékonyságú visszhangszűrés teljes duplex interaktív konferenciához optimalizálva, megakadályozva a távoli hangszórók visszajelzését.

• AFC (Adaptive Feedback Suppression): Valós idejű visszacsatolásérzékelés és adaptív bevágás-frekvencia-szűrés a visszacsatolás előtti maximális rendszererősítés fenntartása érdekében.

• Automatikus keverő (Gain-Sharing Algorithm): Automatikusan kiegyenlíti az erősítést több aktív mikrofoncsatorna között az egyenletes rendszererősítés és a beszédérthetőség fenntartása érdekében.

• Equalization Suite: Független többsávos PEQ, grafikus EQ, felüláteresztő, aluláteresztő és összáteresztő szűrők a hangszórók pontos hangolásához és a helyiség korrekciójához.

• Dynamics Suite: bemeneti/kimeneti bővítők, kompresszorok, korlátozók, dinamikus tartományvezérlők és zajkapuk a fejtér kezeléséhez.

• Mátrix Routing & Alignment: Keresztpontok hozzárendelése fázisvezérléssel, erősítéssel és digitális késleltetési igazítással kimeneti vonalonként akár 1200 ms-ig.

Vezérlés és rendszerintegráció

A professzionális AV-rendszerekhez tervezett MU-0808 8×8 Digital Audio Matrix robusztus csatlakozási és kezelési lehetőségeket kínál:

• PC-vezérlő szoftver: A dedikált Windows grafikus felhasználói felület lehetővé teszi a DSP-láncok, útválasztási mátrixok, EQ válaszgörbék és GPIO-leképezések valós idejű vizuális konfigurálását TCP/IP-n keresztül.

• Központi automatizálás: Nyitott soros protokoll RS232/RS485-n keresztül a Crestron, AMX, Extron és más vezérlőprocesszorokkal való integrációhoz.

• Kamerakövető integráció: Közvetlen soros parancskimenet a PTZ kamera előbeállításainak aktiválásához az aktív mikrofonkapu tevékenység alapján.

• GPIO logikai vezérlés: 8 többfunkciós logikai port külső érintkezők lezárásához, fizikai hangerő-potenciométerekhez, LED-jelzőkhöz vagy tűzriasztó vészhelyzeti felülírásokhoz konfigurálható.

Célalkalmazások

• Vállalati tanácstermek és konferenciaközpontok: Nagyfelbontású beszéderősítés és visszhangmentes videokonferencia.

• Felsőoktatási és előadótermek: Multimikrofonos automatikus keverés, kamerakövető trigger és szobamátrix elosztás.

• Kormányzati és parancsnoki központok: Nagy megbízhatóságú hangfeldolgozás fizikai GPIO vészhelyzeti felülírásokkal.

• Többfunkciós előadótermek és rendezvényterek: dinamikus hangelosztás és zónakésleltetés.

• Kereskedelmi AV-rendszerek: Többzónás háttérzene-elosztó és lapozómátrix rendszerek.

Műszaki előírások

Gyakran Ismételt Kérdések

1. kérdés: Támogatja-e az FHBAVTEC MU-0808 a visszhang megszüntetését olyan soft codec videokonferencia platformokon, mint a Zoom vagy a Microsoft Teams?

Válasz: Igen. Az MU-0808 8×8 Digital Audio Matrix dedikált hardver alapú akusztikus visszhang kioltással (AEC) és integrált 1-in/1-out USB audio interfésszel rendelkezik. Ha az MU-0808-at egy konferenciatermi számítógéphez USB-n keresztül csatlakoztatja, a processzor feldolgozott, visszhangmentes mikrofonjeleket szállít közvetlenül a Zoom, a Microsoft Teams vagy a Webex számára, miközben kiküszöböli a távoli beszédvisszhangot és a helyi akusztikus üvöltést.

2. kérdés: Hogyan van konfigurálva az MU‑0808, és integrálható-e harmadik féltől származó AV vezérlőrendszerekkel?

Válasz: Az MU‑0808 egy Windows PC vezérlőszoftverrel van konfigurálva Etherneten keresztül (TCP/IP), amely vizuális interfészt biztosít a jeltovábbításhoz, az EQ hangoláshoz, a dinamikus feldolgozáshoz és a jelenet-előbeállítások kezeléséhez. A harmadik féltől származó integráció érdekében az egység nyitott RS232 és RS485 vezérlőprotokollokkal rendelkezik, amelyek lehetővé teszik a teljes vezérlést Crestron, Extron, AMX vagy PTZ kamerakövető vezérlőkön keresztül.

3. kérdés: Milyen funkciók rendelhetők a 8 konfigurálható GPIO porthoz?

Válasz: A 8 GPIO logikai port egymástól függetlenül programozható digitális bemenetként vagy kimenetként. A gyakori integrációs felhasználási esetek közé tartozik a fizikai nyomógombok csatlakoztatása a helyszínek előre beállított visszahívásához, a LED-es állapotjelzőkkel való interfész, a vészhelyzeti rendszer némításának aktiválása a tűzriasztó érintkezők lezárásával vagy az analóg potenciométerek csatlakoztatása a falra szerelt zónahangerő-szabályozáshoz.

4. kérdés: Biztosítja-e az MU-0808 fantomtápellátást a kondenzátormikrofonok számára, és hogyan lehet beállítani az erősítést?

Válasz: Igen. Mind a 8 analóg bemenet egyedileg kapcsolható +48V fantomtáppal rendelkezik, amely a vezérlőszoftveren keresztül konfigurálható, így teljesen kompatibilis a professzionális kondenzátor- és határmikrofonokkal. A bemeneti előerősítő erősítése 0 és +48 dBu között állítható a szoftverben, hogy megfeleljen a különféle mikrofon- és vonalszintű forrásoknak.
